本標準以IEC 512-7，試驗14d，浸漬，防水，1993-08的主要技術內容為基礎。主要基本要素均對應IEC標準。
本標準不解決產品使用中所涉及的安全問題或相關法律法規要求，要求用戶按本方法測試之前建立相應的安全健康規范，并明確相應的管制制度。
根據國家連接器標準委員會（IEC）CE-2.0中的第4303號標準提案.
試驗方法
來自EIA標準提案第4303號，根據國家電連接器標準委員會認證EIA CE-2.0制定，之前發表為EIA-364-02B。
1 目錄
范圍
本測試程序詳細說明了電連接器外殼、端子、接觸面各項密封氣密性的測試標準方法。
目標
氣密性測試可做為測試計劃中的一個測試項目，需要測試樣品在一定溫度下進行?；具^程：使安裝在測試臺上的電連接器內表面和外表面形成氣壓差，并通過安裝在低壓側的檢測裝置來檢測穿過電連接器密封件的氣體泄漏程度。泄漏程度和通過本方法中所述的氣密密封和環境密封測試方法來確定。
氣密密封

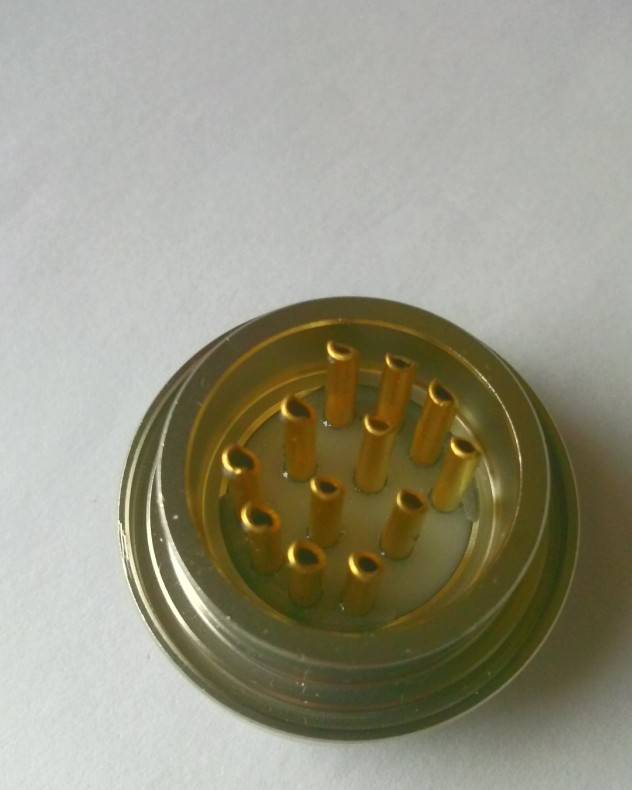

氣密性電連接器通常是通過玻璃或其它材料來密封端子與外殼之間，一般會允許一定的最大泄漏率，例如：1×10-5cm3氣體在101.3KPa（1個大氣壓）或更低的氣壓下，最大的泄漏速率/秒。
環境密封
環境密封電連接器通常借助墊圈、密封件、封灌等其它密封裝置來隔離可能降低電連接器性能的濕氣、污垢、空氣或灰塵。
2測試方法
設備
氣密密封電連接器測試樣品通過法蘭安裝在壓力室的腔室分隔器上，通過氣密密封件將低壓室與高壓室隔開，在連接器的高壓側安裝密封檢測設備。
通過真空泵或帶有壓力控制閥的氣瓶達到并保持測試規定的壓力差。
需要配置壓力計，以便確定電連接器內外表面間是否達到壓力差值或真空。
使用質譜儀檢測器來讀取穿過電連接器的示蹤氣體泄漏率。使用合適的設備附件，為測試樣品提供指定的測試溫度。
環境密封
電連接器測試樣品通過法蘭安裝在壓力室的腔室分隔器上，通過氣密密封件將低壓室與高壓室隔開。試驗倉室要求能維持規范中規定的溫度和內部壓力。使用合適的設備附件，為測試樣品提供指定的測試溫度。
選用合適氣體加壓裝置、閥門、調節器和管道
使用壓力計確定試驗過程中連接器內外表面的壓力差。
使用溫度計來確定測試樣品的溫度環境。
量筒容積：25毫升。如果在低溫下進行試驗，在測試前必須將管道先用干燥空氣進行干燥處理，避免冷凝或結冰堵塞管道而產生的測試誤差。
3.測試樣品
測試樣品由連接器組件組成，電連接器組件包括本文獻中規定的電線、端子、密封件及其他配套附件。
準備.
要對電線按截面方向進行修整，以免損壞電連接器電線密封特征，并應將其外露端進行密封，以防止通過導體發生泄漏。
4.測試程序
環境條件除非另有規定，測試應在標準環境條件下進行。
安裝測試樣品應該安裝在高低壓分隔器上，分隔器有適當?shù)拈_孔，以便使用油脂或密封墊圈也能有可靠的密封性，樣品安裝好之后，先將樣品在指定測試溫度中保溫半小時，再進行測試。
加壓方法電連接器的內外表面之間壓力差應該保持在規定值。根據所用設備類型，可以通過保持一側氣室氣壓的同時排空另一側氣室來實現，或者僅通過一側氣室的氣壓的加壓，又或者通過對一側氣室加壓同時另一側氣壓部分抽氣的組合來實現。
氣壓監測氣密性電連接器的氣壓監測T泄漏監測儀應該安裝在試驗倉室的低壓側或真空側，當使用遠程探頭進，可以使用保護罩將樣品包裹起來以限制氣體的排放。而在試驗倉室的高壓側使用示蹤氣體，使其充分包圍樣品表面。泄漏率的測量時間不少于1分鐘，并進行記錄。
環境密封性連接器的氣壓監測
量筒應該充滿液體，然后倒置于試樣的排氣管上，測量并記錄泄漏率。
5.測試樣品的朝向
除非另有規定，測試樣品的法蘭和固定面應該處在高壓倉室一側進行試驗。如果有其他指定情況，連接器反向安裝并在相反（或兩個）方向上進行氣密性檢測。
注：國軍標電連接器密封性檢測方法為GJB 1217A-2009 方法1008，可以查看參考。國內有些機構將氣密性測試法也稱為“差壓檢測法”，環境密封性測試法稱為“空氣泄漏檢測法”。http://www.morganbwrites.com
